结合nanovllm的FlashAttention和PagedAttention主要原理概述

edit time: 2026-05-16 18:20:34 做了FlashAttention部分好耶 edit time: 2026-05-16 19:04:38 做了PagedAttention部分好耶

总结：FlashAttention用于降低Attention计算阶段预存的显存消耗（内部计算范畴）， PagedAttention用于高效管理推理的KV Cache（外部推理范畴）。

FlashAttention： - 问题：标准 Attention 需要存储 N×N 的中间矩阵，显存 O(N²) - 解决：分块 + 在线 softmax，显存降到 O(N) - 关键：外循环 Q 块，内循环 K、V 块，在线更新 m、l、O

PagedAttention： - 问题：预分配连续显存导致大量浪费（内部碎片 + 外部碎片） - 解决：分块 + 页表映射 + 动态分配 - 扩展：Prefix Cache + 引用计数，共享公共前缀

题目1：中间矩阵的显存问题

在单头情况下（分头时把 \(d\_model\) 换成 \(d\_model / num\_heads\) ）有

1. S矩阵有 \(10^5 \times 10^5 = 10^{10}\) 个元素，即序列长度的平方。
2. 存储S需要 \(10^{10} \times 4B=40GB\) 。
3. 只有 \(24GB\) 时放不下。 总之，标准Attention的显存复杂度是序列长度的平方，序列长度变大时显存会爆炸。FlashAttention的目标就是不存储完整的 \(S\) 矩阵。

题目2：Softmax的在线计算

softmax是对行做的一个操作，把整行从分数转换成概率分布。

其中 \(m=\max\{z_1,z_2, \dots, z_n\}\) 。

下述研究的是上式的“分母求和项”，即 \(\sum_{j \in 1,2,\dots, n} e^{z_j - m}\) 。 但是问题在于，我们并不想立刻遍历大矩阵的整个行得到分母这个求和项，而是希望先对其中的一部分块做操作，得到一个部分的求和。只有在后面的块来了之后，才能逐渐更新这个部分和，直到整行都覆盖到之后得到全局和。 这怎么做呢？就是下述的在线softmax的思想。

维护在线最大值 \(m\)，和已看到的所有 \(e^{x-m}\) 的和 \(l\)。 和 \(l\) 中的第一项是对之前计算的 \(l\) 乘以修正系数（因为在线最大值变了），第二项是加上在线到来的新的 \(e^{x-m}\) 项。

初始时 \([m,l]=[-\infty,0]\) 。

接下来用一个简单例子来练习上述的更新过程：计算 \(x=[2,1,4,3]\) 的在线softmax。 - 第一步：

看到第一个元素时的 \([m,l]\) 为 \([2,1]\) 。

• 第二步：

看到前两个元素时的 \([m,l]\) 更新为 \([2,1.3679]\) 。

• 第三步：

看到前三个元素时的 \([m,l]\) 更新为 \([4,1.1851]\) 。

• 第四步：

看到全部四个元素时的 \([m,l]\) 更新为 \([4,1.5529]\) 。

忽略掉一些数值上的舍入误差（当然，也可以通过解析解完全相同来验证），会发现 \(l\) 的结果恰好等于我们对 \(x=[2,1,3,4]\) 希望求的分母求和项 \(l=e^{2-4}+e^{1-4}+e^{3-4}+e^{4-4}\) 。

题目3：FlashAttention的核心思想

现在我们有了标准Attention需要乘 \(N \times N\) 的 \(S\) 矩阵（显存爆炸）， Softmax可以在不存全部值的情况下在线计算这两个知识。 那么，FlashAttention的解决方案就是，把 \(Q,K,V\) 都分块，每次只加载一小块到高速SRAM中计算，然后在线更新结果。

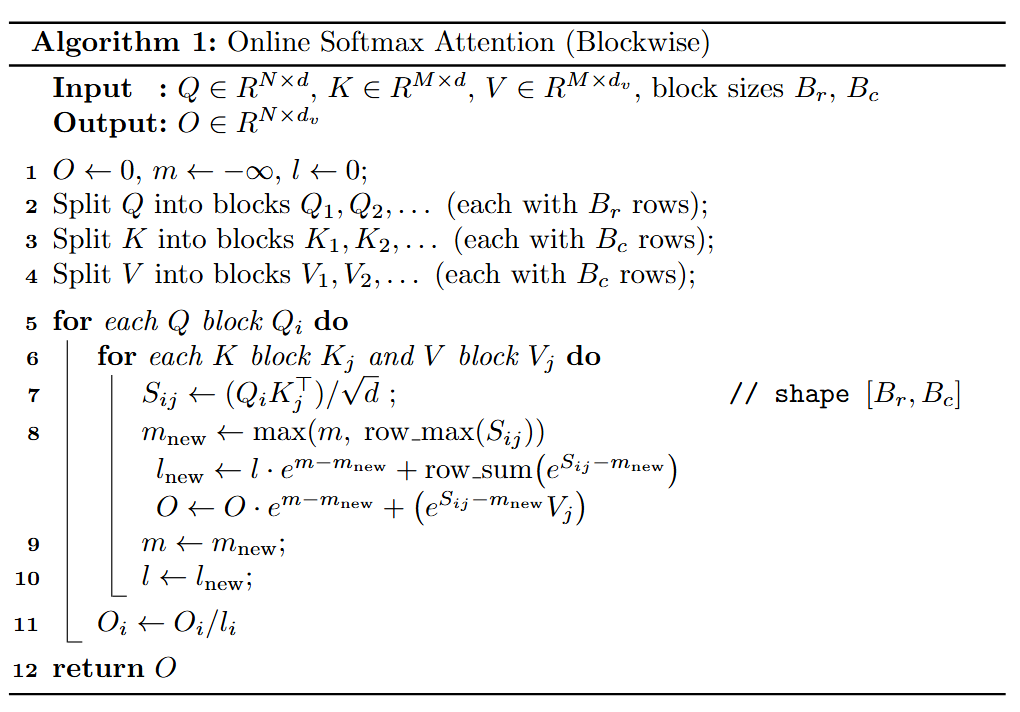

简化掉一些算法细节，大致的算法如下。 （为了新手理解方便，把 \(Q\) 放在了外层、\(K\) 放在了内层， 实际上因为 \(K/V\) 被多个 \(Q\) 块共用，应该把 \(K\) 放在外层、\(Q\) 放在内层） 注意它不存储完整的 \(S\) ，只存当前小块（\(B_r \times B_c\) ，其中 \(r\) 和 \(c\) 是row和column的意思）。

问题：对下述设置中的 \(Q_1\) 尝试进行一次完整的迭代更新过程。 - 序列长度 \(N = 4\) - 分块大小 \(B_r = 2\)，\(B_c = 2\) - 特征维度 \(d = 2\)，缩放因子 \(\sqrt{d} = \sqrt{2}\)

分块（按行划分）： - \(Q_1 = Q[0:2] = \begin{bmatrix}1 & 0 \\ 0 & 1\end{bmatrix}\), \(\quad Q_2 = Q[2:4] = \begin{bmatrix}1 & 1 \\ 0 & 0\end{bmatrix}\) - \(K_1 = K[0:2] = \begin{bmatrix}1 & 1 \\ 0 & 1\end{bmatrix}\), \(\quad K_2 = K[2:4] = \begin{bmatrix}1 & 0 \\ 0 & 0\end{bmatrix}\) - \(V_1 = V[0:2] = \begin{bmatrix}1 & 0 \\ 0 & 1\end{bmatrix}\), \(\quad V_2 = V[2:4] = \begin{bmatrix}1 & 1 \\ 0 & 0\end{bmatrix}\) 算法状态（对每个 Q 块单独维护）： - \(O\)：输出累加器（形状 \(B_r \times d_v\)），初始为零矩阵 - \(m\)：当前看到的行最大值（形状 \(B_r\) 的向量），初始为 \(-\infty\) - \(l\)：当前看到的分母和（形状 \(B_r\) 的向量），初始为 \(0\) 外循环：遍历每个 \(Q_i\) 块

解决：我们需要处理 \(Q_1\) （一次外层循环迭代）， 那么分别要计算 \(K_1\) 和 \(K_2\) 的两次内层循环迭代。

首先计算 \(S_{11}=Q_1K_1^T / \sqrt{d}\) 。

接下来在线更新 \(m\) 和 \(l\)。

再接下来更新输出 \(O\) ，处理 \(S_{11}\) 。 初始 \(O = \begin{bmatrix}0 & 0 \\ 0 & 0\end{bmatrix}\)

更新 \(O\)（注意 \(O\) 也要乘修正系数 \(e^{m - m_{\text{new}}} = [0,0]\)）

上述 \(K_1\) 相关的已经计算完毕，接下来对 \(K_2\) 执行相同步骤。 \(K_2 = \begin{bmatrix}1 & 0 \\ 0 & 0\end{bmatrix}\)，\(K_2^\top = \begin{bmatrix}1 & 0 \\ 0 & 0\end{bmatrix}\)

当前 \(m = [0.707, 0.707]\)，\(l = [1.493, 2.000]\)

修正系数 \(e^{m - m_{\text{new}}} = e^{[0,0]} = [1, 1]\)

接下来归一化 \(Q_1\) 块的输出

这就是 \(Q_1\) 中两个 token 经过完整 softmax 注意力后的输出。

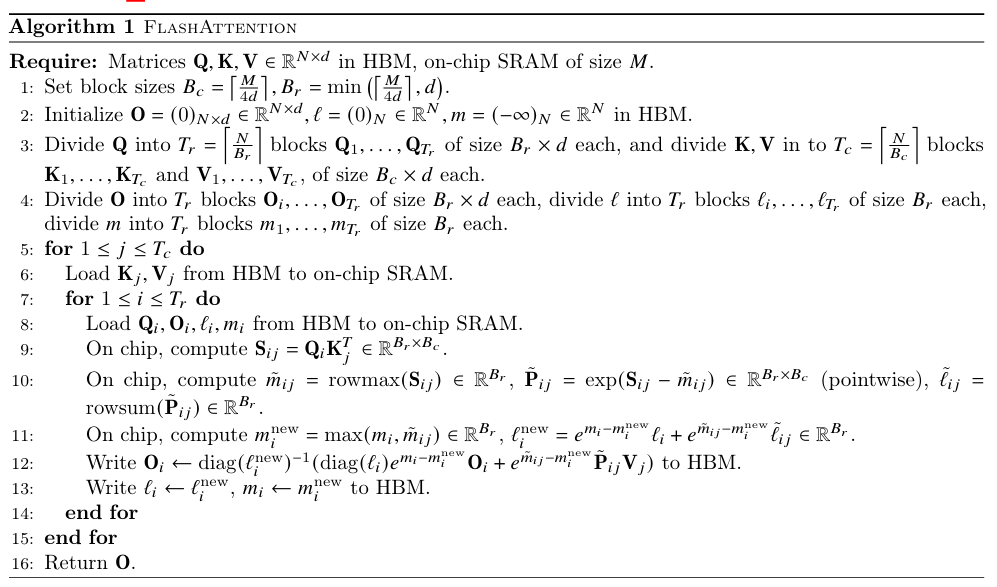

补充：离 原论文 还差在哪里？ 事实上， 原版算法的 \(K/V\) 在外层，\(Q\) 在内层。这是为了共用。 原版算法最后才做归一化（\(\text{diag}(l_i^{new})^{-1}\) 乘在前面），写到HBM时 \(O_i\) 已经是归一化后的值，下一轮循环可以直接使用（不用再除以 \(l\)），我们这里的简化版算法是在 \(Q\) 块全部循环结束后统一进行归一化的。 原版算法有堪称实现灵魂的块大小计算公式 \(B_c=\lceil \frac{M}{4d} \rceil\) 和 \(B_r = \min(\lceil \frac{M}{4d} \rceil,d)\) ，保证 \(Q_i,K_j,V_j,O_i\) 能同时放进SRAM，我们未对这一部分做阐述。 原版用 diag⁡(ℓ)diag(ℓ) 来表达「逐行缩放」，数学上更严谨，也对应代码实现（广播乘法）。 简化用 O * e^(m - m_new) 隐式假设逐行乘，没有强调向量和矩阵的广播语义。

题目4：PagedAttention的显存管理优势

在生成文本时，每次只生成一个新的token，但做这个token的预测时，需要它之前所有token的 \(K\) 和 \(V\) 。标准做法是把之前算过的 \(K\) 和 \(V\) 存起来，避免重复计算，这就是KV Cache。

但是，由于每个请求所需要的tokens数未知、有的多有的少， 传统方法是直接给它们分配一块连续的显存，长度设为最大可能值。这需要连续空间、会造成显存浪费、甚至在释放时出现外部碎片，管理不够灵活。 为了解决这一问题，PagedAttention把分页管理的思想引入了KV Cache的管理。

直接看以下题目。

传统方式：每个请求预先分配最大长度 8 tokens 的连续显存 PagedAttention：block size = 4 tokens，按需动态分配 显卡总 KV Cache：32 tokens（即 8 个 block） 当前有 3 个请求： 请求 A：实际使用 3 tokens 请求 B：实际使用 5 tokens 请求 C：实际使用 2 tokens

1.传统方法分配量和浪费量是多少，浪费率是多少？ 每个请求分配8 tokens，请求A浪费5 tokens，请求B浪费3 tokens，请求C浪费6 tokens。 总计分配量是24 tokens，总浪费量是14 tokens，浪费率是58.33%。

2.PagedAttention（Block Size = 4）时，每个请求按需分配block。分配量和浪费量是多少，浪费率是多少？ 请求A需要一个block，浪费1 tokens。 请求B需要两个block，浪费3 tokens。 请求C需要一个block，浪费2 tokens。 总分配量为四个block对应16 tokens，总浪费量是6 tokens，浪费率是37.5%。 这显现了PagedAttention可以节省分配量，同时降低浪费。

3.请求B从5 tokens增长到7 tokens，传统方式和PagedAttention是否需要重新分配？如果请求B是从5 tokens增长到9 tokens呢？ 对于增长到7 tokens，传统方法和PagedAttention均不需要重新分配。因为预先分配的均已经足够用了。 而对于增长到9 tokens，传统方法需要重新分配更大（16 tokens）的连续空间，并且将原来的5 tokens也拷贝到新空间、再写入新增加的4 tokens； 而PagedAttention只需要动态增加1个block。 这显现了PagedAttention不需要连续内存，动态分配、更加灵活。

题目5：Block Table的工作原理

Block Table 实现了逻辑连续、物理不连续的映射，就像操作系统的虚拟内存。

直接看题目。 设定Block Size = 4，请求的 \(\text{Block Table} = [3,1,5]\) 。 （表示逻辑块0→物理块3，逻辑块1→物理块1，逻辑块2→物理块5） 1. 画出这个请求的物理布局（哪个物理块存哪几个 token） 2. 要访问 token 索引 9（第 10 个 token），应该去哪个物理块的哪个偏移位置？ 3. 如果这个请求共有 10 个 tokens（索引 0-9），最后一个 token（索引 9）在哪个物理 块？这个块是否存满了？

1.按顺序排布各个物理块： 物理块0（无请求） 物理块1（token 4,5,6,7） 物理块2（无请求） 物理块3（token 0,1,2,3） 物理块4（无请求） 物理块5（token 8,9,10,11） 2.访问token索引9时应该去逻辑块 \(9 // 4=2\) ，查表对应物理块5，块内偏移为 \(9 \% 4=1\) 。 3.同2可知，最后一个token在物理块5，这个块只存了token 8,9，没有存满。

题目6：Prefix Cache（前缀共享）的引用计数实现

我们发现很多请求共享相同的前缀。例如： - 系统 prompt："你是一个 AI 助手"（5 tokens） - 请求 A："你是一个 AI 助手，今天天气怎么样"（11 tokens） - 请求 B："你是一个 AI 助手，推荐一部电影"（11 tokens） 两个请求的前 5 个 tokens 完全相同。 传统方式是各自存一份 KV Cache，这会浪费 5 tokens × 2 = 10 tokens。 而Prefix Cache则是只存一份共享的prefix，每个请求的Block Table指向共享blocks，用引用计数管理（多个请求共享时，ref_count > 1；没有请求使用时才释放）。

根据上述思想，参考自 nanovllm/engine/block_manager.py 的简化代码如下： （思想很简单，就是引用计数，共享的只存一份，每次要分配时先看看是不是已经存过了）

class Block:
    def __init__(self, block_id):
        self.block_id = block_id
        self.ref_count = 0 # 引用计数
        self.hash = -1 # 内容哈希，用于查找共享
        self.token_ids = [] # 实际存储的 tokens

# 分配时，先通过哈希查找是否已有相同内容的 block
hash = compute_hash(token_ids, prefix_hash)
if hash in hash_to_block_id:
    block = blocks[block_id]
    block.ref_count += 1 # 共享！只是增加引用
else:
    # 分配新 block
    block = allocate_new_block()

设定： - block_size = 2 - 基础 prefix：tokens [A, B, C, D]（需要 2 个 blocks） - 请求 1：[A, B, C, D, E, F]（3 个 blocks） - 请求 2：[A, B, C, D, G, H]（3 个 blocks） 初始状态：空闲 blocks = [0,1,2,3,4,5,...] 无限多 问题： 1. 分配基础 prefix（假设还没有人用过），画出两个 block 的 ref_count 2. 分配请求 1，哪些 blocks 是共享的？ref_count 变成多少？ 3. 分配请求 2，再次共享 prefix，更新 ref_count 4. 请求 1 结束，deallocate 时，哪些 blocks 的 ref_count 减少？哪些被真正释放？ 5. 最终请求 2 的 Block Table 是什么？

1. 分配基础 prefix

• Block0：存 [A, B]，hash=h_AB，ref_count=1
• Block1：存 [C, D]，hash=h_CD，ref_count=1

2. 分配请求 1（需要 [A,B,C,D,E,F]）

请求 1 的 blocks： - Block0：[A,B]，哈希匹配 → 共享，ref_count=2 - Block1：[C,D]，哈希匹配 → 共享，ref_count=2 - Block2：[E,F]，新 block，ref_count=1

hash_to_block_id 新增：h_EF → Block2

3. 分配请求 2（需要 [A,B,C,D,G,H]）

• Block0：[A,B]，哈希匹配 → 共享，ref_count=3
• Block1：[C,D]，哈希匹配 → 共享，ref_count=3
• Block3：[G,H]，新 block，ref_count=1

hash_to_block_id 新增：h_GH → Block3

4. 请求 1 结束，deallocate

遍历请求 1 的 Block Table [0,1,2]（逆序）： - Block2：ref_count=1 → 减到 0，释放（从 hash_to_block_id 删除，加入 free list） - Block1：ref_count=3 → 减到 2（仍被基础 prefix 和请求 2 共享） - Block0：ref_count=3 → 减到 2（仍被共享）

5. 请求 2 的最终 Block Table

请求 2 的 Block Table = [0, 1, 3]

• Block0（[A,B]），Block1（[C,D]）仍在，ref_count=2
• Block3（[G,H]），ref_count=1

核心优势：通过引用计数，我们节省了 2 blocks × 2 = 4 tokens 的显存。实际场景中，系统 prompt 可能很长（如 1000 tokens），共享效果非常显著。
